PDMS和E3D三维智能流向工具【免费使用】

了解到PDMS/E3D软件在国内的广泛使用，以及大家在模型中可能需要添加汉字标注的需求，我们特别研发了一款插件来助力大家。这款插件能够让大家在PDMS/E3D中轻松创建三维汉字哦！在开发过程中，我们巧妙地结合了PML和C++两种技术：PML主要负责打造PDMS中的直观界面，而C++则承担起实现核心功能的重任。现在，我们很高兴地将这个三维文字工具免费分享给大家，希望它能成为你们工作中的得力助手！

软件使用方法：

‌‌‌‌1：解压软件包，将下载的软件包解压到您计算机上PDMS/E3D的PMLLIB路径下。确保路径正确，以便PDMS/E3D能够识别并加载新安装的插件。

‌2‌（首次使用）：刷新程序，在PDMS/E3D软件命令行中输入Pml rehash all命令，刷新程序。这一步是确保插件能够被软件识别工具。

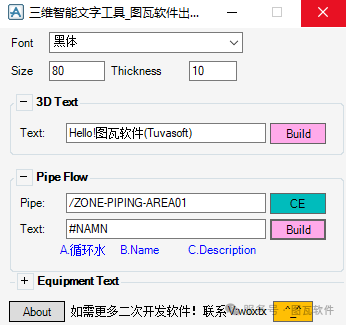

‌3：调出程序，刷新程序后，在命令行中输入SHOW !!TuheText命令来调出该三维文字工具。此外，您还可以选择将该程序嵌入到自己公司的程序中，以便更方便地在日常工作中使用。

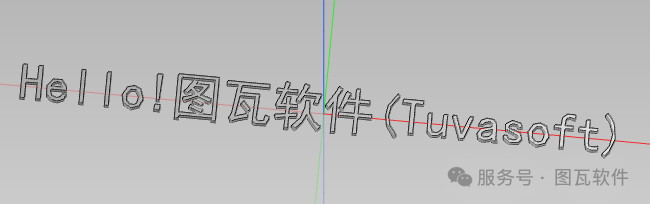

场景一：只需要实体文字

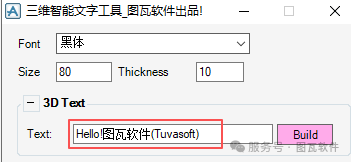

只需在Text中填写文字内容，点“Build”按钮创建即可。

场景二：标注管道流向和Pipe的名字

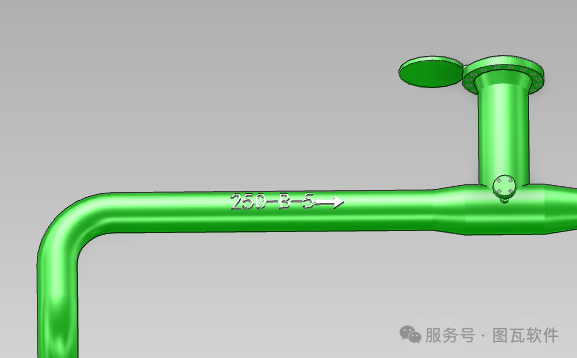

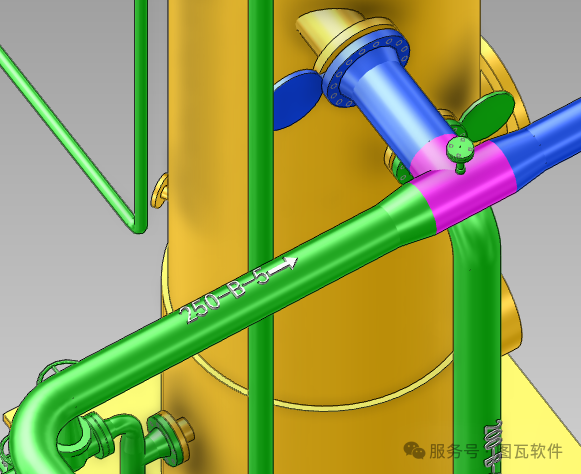

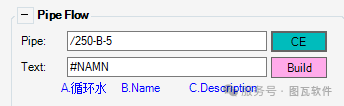

CE选中PIPE层次或者其Zone层次，Text填写的“#NAMN”，点“Build”按钮创建即可，效果如下图。

场景三：标注管道流向和中文介质名称

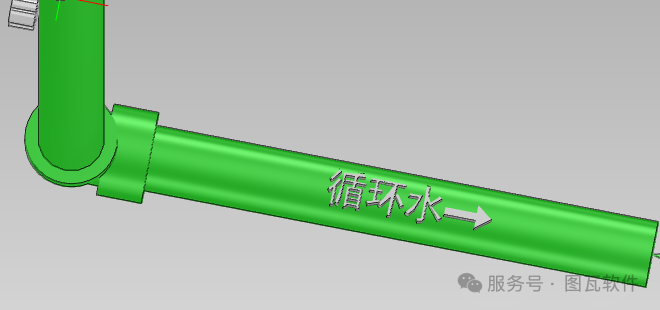

CE选中PIPE层次或者其Zone层次，Text直接填写的“中文名称”，点“Build”按钮创建即可，效果如下图。

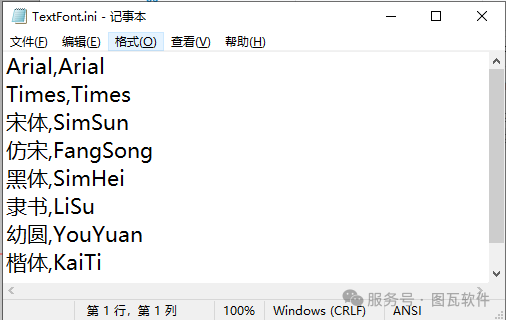

2 5. 通过配置文件TextFont.ini，用户可自定义字体

其中每行输入两部分，以英文的逗号隔开。第一部分是在PDMS/E3D界面上显示的内容，第二部分为字体名称。

PDMS和E3D三维智能流向工具TuheText-01版.rar 点击下载
