PDMS增加工具栏toolbar创建方法

2023-05-17 14:47:03　
tuva
原创
　

我们想做一个类似下图的工具菜单(toolbar)，11.6以后版本工具条创建：
PDMS增加工具栏toolbar创建方法(图1)

首先我们先需要做图标
图标的格式为16X16像素的png格式的图片
可以自己制作，也可以下载一个图片，推荐到https://www.iconfinder.com寻找图标图片

直接上干货，细节不是很明白！ 如果是懒人，直接看最后的！
1.  到PDMSEXE安装路径下的\PDMSUI\des\addins下创建命名为xptools的文件，没有后缀。内容为：
  1. # ----------------------------------------------------------------------
  2. #  File:            xptools-toolbar
  3. #  Module:          design
  4. #  Author:          www.3d-sharp.com
  5. #  Created:         2014年10月21日14:19:00
  6. #  Description:     瞎扑程序
  7. # ----------------------------------------------------------------------
  8. name: xptools
  9. showOnMenu: False
  10. object: xptools
  11. title: xptools
复制代码

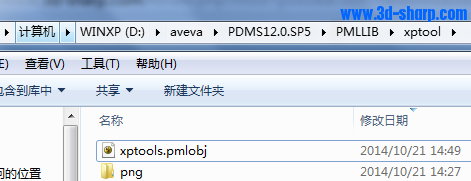

2．对象定义在PDMSEXE安装路径下的\PMLLIB\下创建一个文件夹xptool，然后新建一个xptools.pmlobj文件。同时把图标文件放到文件夹中：


PDMS增加工具栏toolbar创建方法(图2)

xptools.pmlobj文件代码如下
  1. define object xptools
  2. endobject
  3. --------------------------------------------------------------------------
  4. define method .modifyForm()
  5.   !this.xptoolsbars()
  6. endmethod
  7. ------------------------------------------------------------------------
  8. define method .modifyMenus()
  9. !this.barMenu()
  10. !this.Menus()
  11. endmethod

  13. define method .barMenus()
  14. !bmenu = object Appbarmenu()
  15. !bmenu.add(|xptools|,'xptools')
  16. !!appmenucntrl.addBarMenu(!bmenu,'DES')
  17. endmethod

  19. define method .xptoolsbars()
  20. frame.xptoolsbar toolbar '3dsharp toolbar'
  21.   !pixmap = !!pml.getPathname('csharp.png')
  22.     button .csharpL tooltip 'csharp' pixmap /$!<pixmap> width 16 height 16 callback 'Q ATT '

  24.   !pixmap = !!pml.getPathname('move.png')
  25.     button .moveL tooltip 'move' pixmap /$!<pixmap> width 16 height 16 callback 'Q ATT'

  27.   !pixmap = !!pml.getPathname('pipe.png')
  28.     button .pipeL tooltip 'pipe' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'

  30.   !pixmap = !!pml.getPathname('run.png')
  31.     button .runL tooltip 'run' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'
  32.
  33.   !pixmap = !!pml.getPathname('apply.png')
  34.     button .applyL tooltip 'apply' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'

  36.   !pixmap = !!pml.getPathname('send.png')
  37.     button .sendL tooltip 'send' pixmap /$!<pixmap> width 16 height 16 callback 'show !!xp'
  38. exit
  39. !!appTbarcntrl.addToolBar('xptoolsbar','PIPE')
  40. !!appTbarcntrl.addToolBar('xptoolsbar','EQUI')
  41. !!appTbarcntrl.addToolBar('xptoolsbar','STRU')
  42. !!appTbarcntrl.addToolBar('xptoolsbar','GEN')
  43. endmethod
复制代码
3. 按照上面要求后，进入pdms软件输入PML REHASH ALL即可完成工具条的创建
             PDMS增加工具栏toolbar创建方法(图3)
4. 我们再增加一个轴网显示的按钮（2014年10月23日）
    A.先把，markgrid.mac文件拷贝到xptools文件夹中,把图标文件gridline16.png图标拷贝到\PMLLIB\xptool\png文件夹中
    B.然后在xptools.pmlobj增加下面代码


  1.   !pixmap = !!pml.getPathname('gridline16.png')
  2.     button .gridL tooltip 'gridline16.png' pixmap /$!<pixmap> width 16 height 16 callback '$m %pmllib%\xptool\markgrid.mac'
复制代码


5.功能展示  进入pdms后如果报错，输入pml rehash all 只有有命令栏的地方都可以输入！

    PDMS增加工具栏toolbar创建方法(图4)
  选中轴网相关层次，点击“G”按钮，轴网显示，再次点击，轴网消失！ 成功！

    PDMS增加工具栏toolbar创建方法(图5)

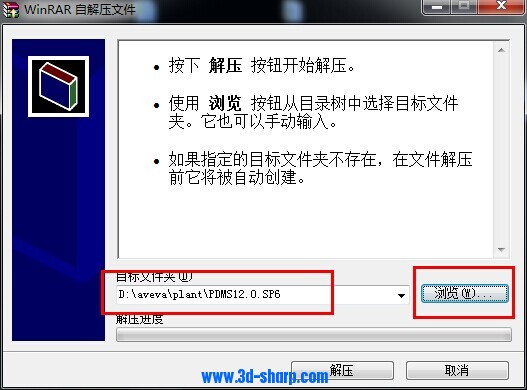

6.懒人请直接下载附件包
  双击EXE文件，浏览到pdms安装路径

    PDMS增加工具栏toolbar创建方法(图6)


  进入pdms程序 pml rehash all 刷新程序
  如果报错，输入pml rehash all 只有有命令栏的地方都可以输入！  然后重新进design
  可以尝试在这个命令栏位置直接输入design命令进入
